 Tableau des fusibles pour toutes les Bravos

Aller en bas
3 participants
AuteurMessage
C0uC0u
Administrateur
Administrateur
C0uC0u


Niveau d'avertissement : 0%
Messages : 1888
Inscription : 11/04/2005
J'habite : Paris/Lorraine
Voiture : Grandé Punto Sport 130
Age : 40

Tableau des fusibles pour toutes les Bravos Empty
MessageSujet: Tableau des fusibles pour toutes les Bravos   Tableau des fusibles pour toutes les Bravos Icon_minitimeJeu 14 Avr 2005 - 0:00

Fuses

Layout - Fuse box A (Dashboard bottom right R/H Drive - opposite on L/H Drive behind cover)

1,2,3,4,5
6,7,8,9,10
11,12,13,14,15


Premiere ligne Arrow Protected Device
Deuxieme ligne Arrow Rating (Amps)
Troisieme ligne Arrow Location

Right Main Beam H/Light
10
1

Left Main Beam H/Light
10
2

Main Beam Headlight Warning Lamp
10
2

Door Lock / Unlock Power
20
3

Sound System
20
3

Left Dipped Beam H/Light
10
4

Internal Fan (Air / Con)
30
5

Right Side Light
10
6

Left Tail Light
10
6

Righ Hand Number Plate Light
10
6

Side / Tail Light Warning Lamp
10
6

Instrument Panel Light
10
6

Sound System Panel Light
10
6

Cigar Lighter Light
10
6

Control Switch Light
10
6

Left Side Light
10
7

Right Tail Light
10
7

Left Hand Number Plate Light 10
7

Heater - Climate Control Light
10
7

Right Dipped Beam H/Light
10
8

Headlight Washer Enable
10
8

Headlight Alignment Device 10
8

Internal Fan (heater only)
20
9

Headlight Washer Enable
20
10

Windscreen Wipers
20
10

Windscreen Washer Pump
20
10

Rear Window Wiper
20
10

Rear Window Washer Pump
20
10

Horn
20
11

Front Ceiling Light
10
12

Boot Light
10
12

Glove Compartment Light
10
12

Electronic alarm Power
10
12

Remote Control Receiver
10
12

Engine Oil Control Unit (TD105)
10
12

Instrument Panel Power
10
12

Instrument Panel Power + Key
10
13

Engine Oil Control Unit (TD105)
10
13

Direction Indicators
10
13

Brake Lights
10
13

High Level Brake Light
10
13

Hazard Lights
10
14

Electronic Alarm Hazard Lights
10
14

Heated Rear Window
30
15

Heated Mirrors
30
15




Layout - Fuse Box B (Dashboard bottom right R/H Drive - opposite on L/H Drive behind cover)

1A 1P

2A 2P

3A 3P

4A 4P

5A 5P

6A 6P


Premiere ligne Arrow Protected Device
Deuxieme ligne Arrow Rating (Amps)
Troisieme ligne Arrow Location

Preheating Glow Plugs Relay (JTD)
7.5
1A

Electronic Alarm System +15 Signal
7.5
1A

Climate Control, Compressor Relay Coil
7.5
1A

EGR System
7.5
1A

Reverse Light
7.5
1A

Batter Rack Harness For Air Con
7.5
1A

Headlight Washer
20
2A

Injection Control Unit (+ key)
10
3A

Electronic Injection Relay Coil
7.5
3A

Fan Relay Coil
7.5
3A

Petrol Pump Relay Coil
7.5
3A

Fiat CODE (+Key)
7.5
3A

ABS
10
4A

Air Con Compressor
7.5
5A

Injection Control Unit (+ battery)
7.5
6A

Fiat Code (+ Battery)
7.5
6A

Fuel Injection
7.5
6A

Rear Fog Light
7.5
1P

Remote Control Power
7.5
1P

Sound System
7.5
1P

Rear Fog Warning Light
7.5
1P

Heated Rear Window Warning Light
7.5
1P

Mirror Light
7.5
1P

Electric Mirrors 7.5
1P

Electric Windows Control Unit
7.5
1P

Electric Windows / Door Lock-Unlock Control
7.5
1P

Front Fog Light
15
2P

Front Fog Warning Light
15
2P

Electric Windows (Without Impulse)
25
3P

Electric Windows (With Impulse)
25
4P

Electric Windows / Door Lock-Unlock Control
25
4P

Gigarette Lighter
20
5P

Electric Sunroof
20
5P

Electric Heated Seats
20
5P

Air Bag
10
6P




Layout - Fuse Box D (Behind the Glove Compartment)

Premiere ligne Arrow Protected Device
Deuxieme ligne Arrow Rating (Amps)

Injection (115 16v)
7.5

Injection (TD75 & TD 100)
15

Injection (JTD 105)
7.5

Electronic Injection Pump (115 16v)
10

Petrol Pump Power (115 16v)
10

Electronic Injection Control 1 (155 20v)
15

Electronic Injection Control 2 (155 20v)
15





Layout - Fuse Box E (Engine Compartment Bulkhead Centre)

Premiere ligne Arrow Protected Device
Deuxieme ligne Arrow Rating (Amps)

Passenger Compartment Coolant Glow Plugs (JTD 105)
70

Injection Relay - ECU & Injectors (80 16v)
15

Injection Relay - Oxygen Sensor Heater and Canister Solenoid Valve (80 16v & 100 16v)
15




Layout - Fuse Box F (Engine Compartment Bulkhead Right)

Premiere ligne Arrow Protected Device
Deuxieme ligne Arrow Rating (Amps)


Ignition Switch
40

ABS
60

Automatic Gearbox
80

Optional Devices
80

Radiator Fan (80 16v & 100 16v with heater)
30

Radiator Fan (80 16v & 100 16v with air con / 155 20v & TD100 with heater / 100 16v with auto / TD75 / TD100 & JTD 105 with air con)
40

Radiator Fan ( 115 16V & 155 20v with air con / JTD 105 with heater)
50

Pre-Heating Glow Plugs
60

Injection (Petrol)
30

Power for fuse box A 6,7,13 & fuse box B 1P, 6P
40

Power for fuse box A 5,6,7,8,9,10,11,12,14,15
80

Power for fuse box A 3,4,8 & fuse box B 2A, 2P, 3P, 4P, 5P
80





Layout - Fuse Box G (Between Battery and Slam Panel)

Premiere ligne Arrow Protected Device
Deuxieme ligne Arrow Rating (Amps)

Heated Diesel Fuel Filter (JTD 105)
20

Battery Power (100 16v with Auto)
10

Ignition Switch Power (100 16v with Auto)
10
Revenir en haut Aller en bas
https://www.fiat-bravo.org
yannick27k
Spécialiste
Spécialiste
yannick27k


Niveau d'avertissement : 0%
Messages : 1235
Inscription : 12/05/2008
J'habite : Evreux - Paris
Voiture : Bravo GT JTD 105
Age : 38

Tableau des fusibles pour toutes les Bravos Empty
MessageSujet: Re: Tableau des fusibles pour toutes les Bravos   Tableau des fusibles pour toutes les Bravos Icon_minitimeVen 28 Jan 2011 - 19:16

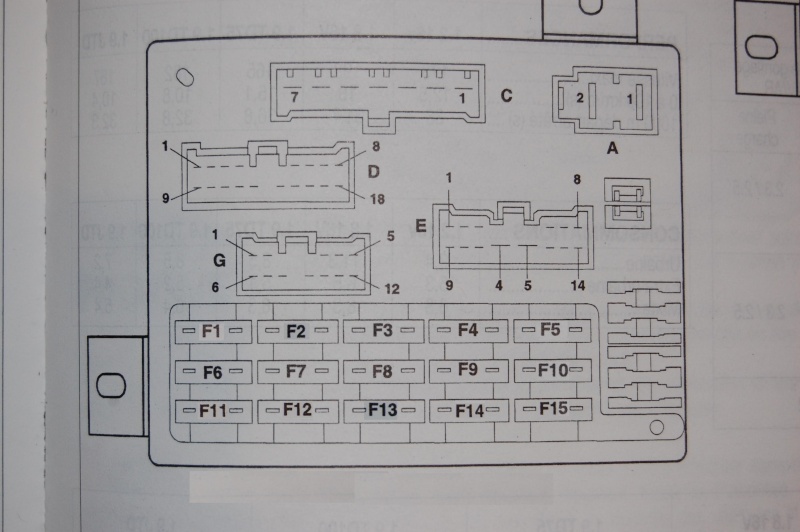

Tableau des fusibles pour toutes les Bravos Dsc_0011

IntensitéApplication
F1
10A
Feu D de route
F2
10A
Témoin des feux de toute - Feu G de route
F3
20A
Feux AR de brouillard
F4
10A
Feu G de croisement
F5
30A
Moteur Ventilateur ( version climatisées)
F6
10A
Feu de position AVD - Feu de position G - Éclairage D plaque
minéralogique - Éclairage radio - Éclairage combiné et témoin des
feux de position - Éclairage allume cigares - Éclairage du bloc
F7
10A
Feu de position AVG - Éclairage des commandes de climatiseur -
Feu de position ARD - Éclairage G plaque minéralogique
F8
10A
Feu D de croisement - correcteur d'assiette des projecteurs
F9
20A
Moteur ventilateur de climatisation d'habitacle et résistance des
vitesses - Relais pour première et deuxième vitesse des ventilateurs
de condenseur et radiateur avec temporisateur
d'enclenchement 2e vitesse - Relais compresseur de climatiseur -
Allume-cigares
F10
20A
.Essuie-glace de pare-brise - Essuie glace de lunette AR -
Pompe électrique lave-glace pare-brise/lun AR - Interrupteur à
intermittence lave-projecteurs
F11
20A
Avertisseurs sonores
F12
10A
Éclairage habitacle - Éclairage coffre à bagage - Alimentation
montre - Alimentation récepteur télécommande ( Si prevue ) -
Alimentation radio - Éclairage boite à gants- Antivol (signal de baterie)
F13
10A
Feux de recul - Feux de stop - Feu de stop supplémentaire (éventuellement)
- Clignotant - Alimentation du combiné de bord - Alimentation check
(si équipement) - Commande des rétrovisseur électriques ( si équipement ) -
Alimentation radio - Télécommande (signal sous clef)
F14
10A
Signaux de détresse
F15
30A
Lunette AR dégivrante - Témoin de dégivrage lunette AR -
Dégivrage rétroviseurs ( Si prévu )

S'il y a des erreurs dites les moi pour que je puisse les corriger
Revenir en haut Aller en bas
http://guegan.yannick27k.neuf.fr
Invité
Invité




Tableau des fusibles pour toutes les Bravos Empty
MessageSujet: Re: Tableau des fusibles pour toutes les Bravos   Tableau des fusibles pour toutes les Bravos Icon_minitimeDim 20 Mar 2011 - 17:13

F8 ne correspond pas au feu de croissement D
le feu de croissement D se situe en F4 me semble t-il
... pour une phase 2 en tout cas!
Revenir en haut Aller en bas
reno 01
Accro Bravo
Accro Bravo
reno 01


Niveau d'avertissement : 0%
Messages : 4415
Inscription : 19/06/2009
J'habite : le 01, dans une marre à canard....
Voiture : Anciennement bravo 1.4 sx // maintenant Punto evo abarth
Age : 52

Tableau des fusibles pour toutes les Bravos Empty
MessageSujet: Re: Tableau des fusibles pour toutes les Bravos   Tableau des fusibles pour toutes les Bravos Icon_minitimeDim 20 Mar 2011 - 21:28

Gat, tu pourrais pas faire comme tout le monde avoir une phase 1.......... lol!




chuiparti
Revenir en haut Aller en bas
Contenu sponsorisé





Tableau des fusibles pour toutes les Bravos Empty
MessageSujet: Re: Tableau des fusibles pour toutes les Bravos   Tableau des fusibles pour toutes les Bravos Icon_minitime

Revenir en haut Aller en bas

Tableau des fusibles pour toutes les Bravos
Revenir en haut
Page 1 sur 1
 Sujets similaires
-
» tableau fusibles fiat marea jtd
» démarreur HS? et histoire de fusibles..
» Dégivrage arrière / fusibles ?
» Fixation du couvercle de boite à fusibles
» Composant électronique inconnu sous platine à fusibles
