Tuto : Remplacement de la Direction Assistée Electrique Empty
MessageSujet: Tuto : Remplacement de la Direction Assistée Electrique   Tuto : Remplacement de la Direction Assistée Electrique Icon_minitimeJeu 1 Mar 2018 - 13:46


Bonjour,

Ayant récupéré la bravo d'un membre dont la DA était HS, je me suis lancé dans le remplacement de celle ci...

Je n'ai pas fait énormément de photo, mais en réalité c'est simple.

J'ai pris une DA d'occasion, car le prix neuf de la colonne entière est de 1400 euros environ. En occasion on en trouve entre 280 et 500 euros... pour ma part, elle ne m'a rien couté. (explication plus bas)

/!\ Vérifiez que vos roues sont bien droite, ainsi que votre volant.

Il faut enlever les vis autour du volant, et les divers caches qui sont sous le cache direction.

A partir de la vous pouvez voir votre DA.

- Débranchez la batterie
- Débranchez les cosses qui sont sur le calculateur
- Débranchez les cosses autour du comodo

Maintenant, on est pas trop mal...

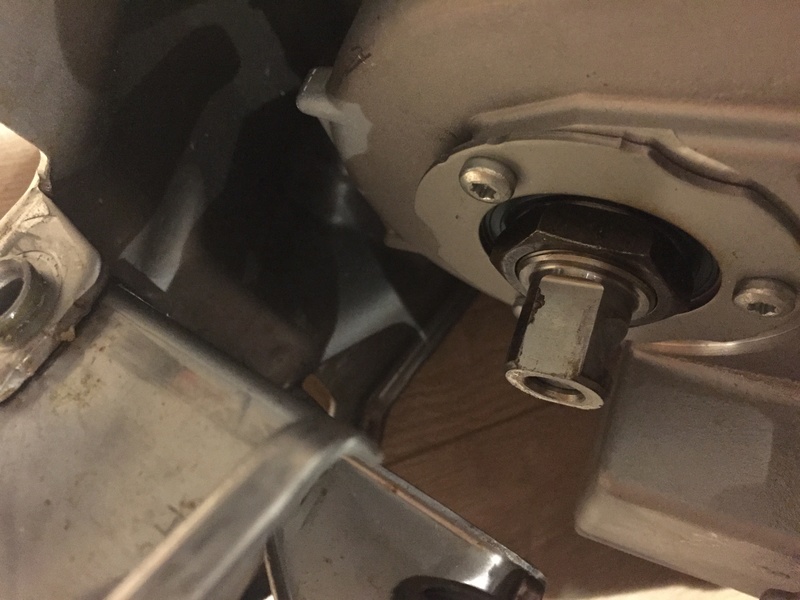

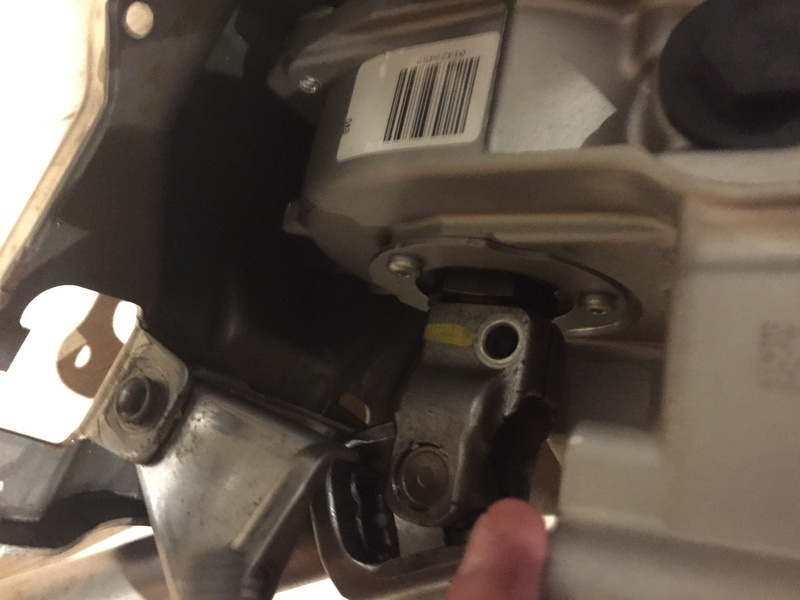

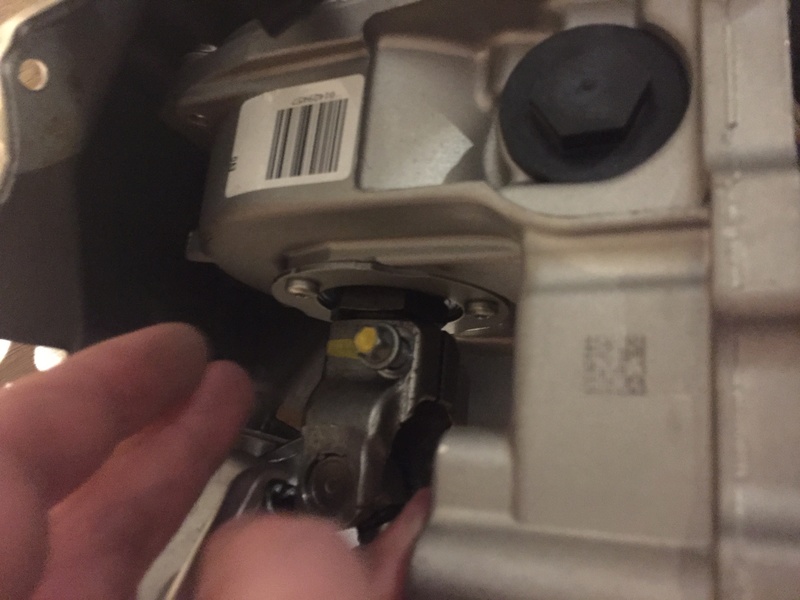

- Dévissez la vis sur le haut de la colonne en dessous du bloc DA sur le cardan (pas au niveau du volant) (il faut une douille torx de 10 femelle) (surtout pas en bas, il n'y a pas de détrompeur en bas)
Tuto : Remplacement de la Direction Assistée Electrique Img_4851
Tuto : Remplacement de la Direction Assistée Electrique Img_4847
Tuto : Remplacement de la Direction Assistée Electrique Img_4849

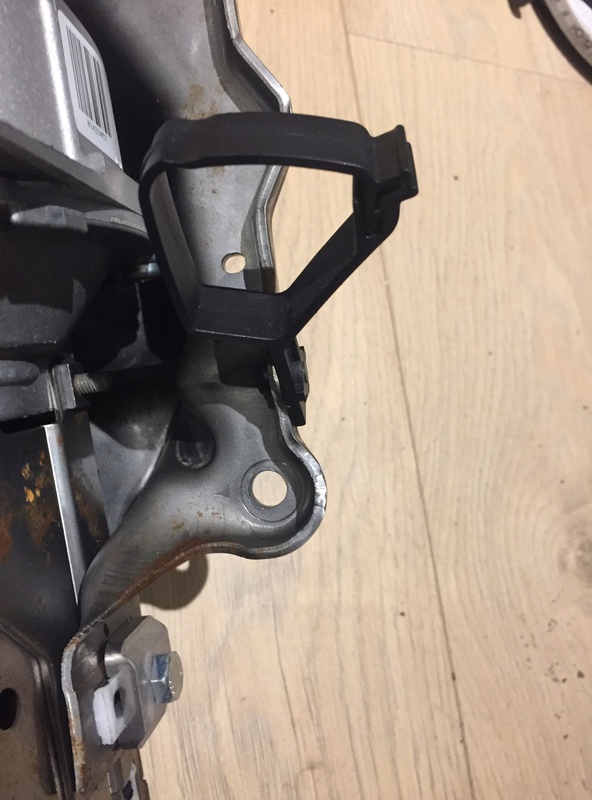

- dévissez les 4 torx autour du bloc de DA (c'est du torx Male cette fois qu'il faut)
Tuto : Remplacement de la Direction Assistée Electrique Img_4834
Tuto : Remplacement de la Direction Assistée Electrique Img_4838
Tuto : Remplacement de la Direction Assistée Electrique Img_4843
Tuto : Remplacement de la Direction Assistée Electrique Img_4844
Tuto : Remplacement de la Direction Assistée Electrique Img_4845

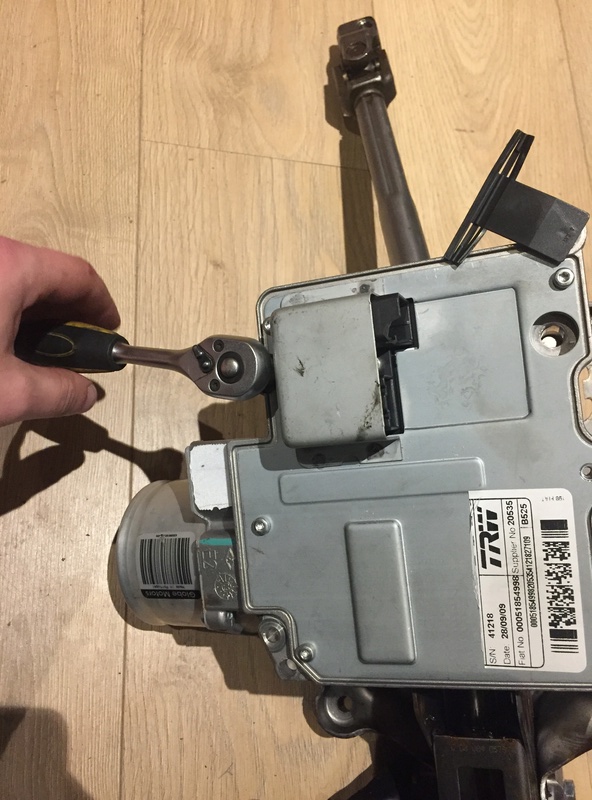

- dévissez les 2 boulons de 10 autour sur le calculateur de DA
Tuto : Remplacement de la Direction Assistée Electrique Img_4841
Tuto : Remplacement de la Direction Assistée Electrique Img_4842
Tuto : Remplacement de la Direction Assistée Electrique Img_4854

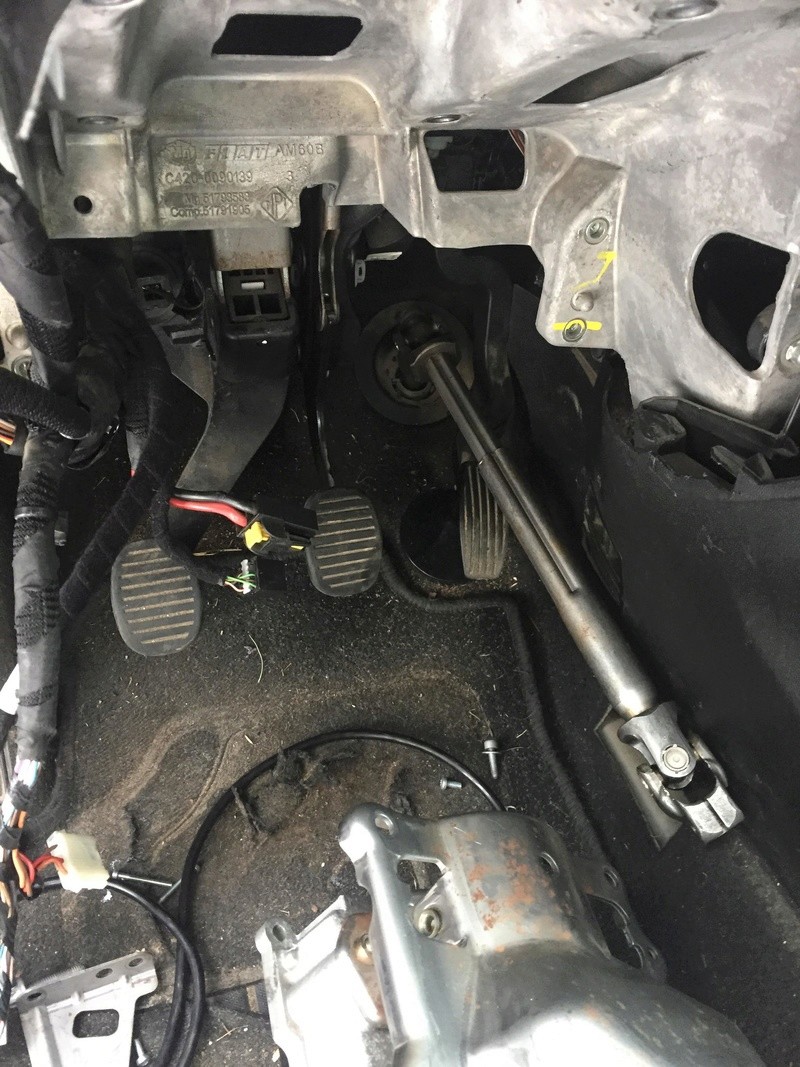

Félicitation, votre DA est dans vos mains avec votre volant et il reste que cela dans votre bravo.

Tuto : Remplacement de la Direction Assistée Electrique 28580410

C'est la où le plus dur arrive : LA GREFFE D'ORGANE

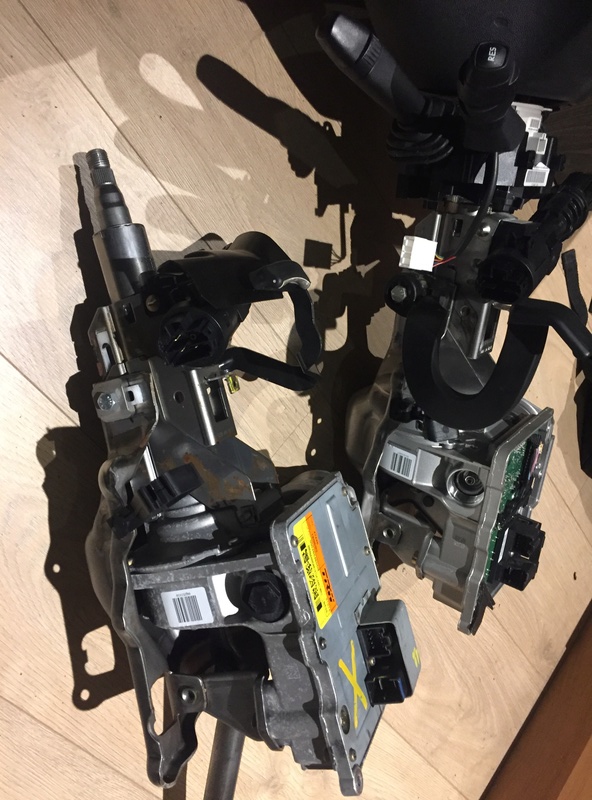

Pour ma part, j'avais une Fiat Stilo donneuse d'organe ... et les bloc paraissais similaire (bien que de 2003)
Tuto : Remplacement de la Direction Assistée Electrique Img_4861
Tuto : Remplacement de la Direction Assistée Electrique 28641010

J'ai tenté et cela à donné que ça a marché sans soucis.

- Maintenant, défaire les 2 vis torx sur les cotés qui maintienne la partie haute de la colonne
Tuto : Remplacement de la Direction Assistée Electrique Img_4850
Tuto : Remplacement de la Direction Assistée Electrique Img_4853
Tuto : Remplacement de la Direction Assistée Electrique Img_4857
Tuto : Remplacement de la Direction Assistée Electrique Img_4856

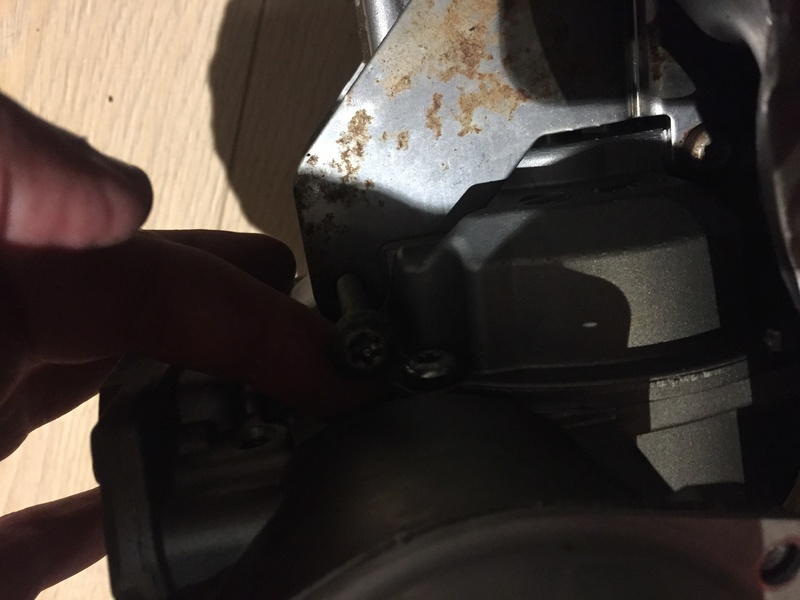

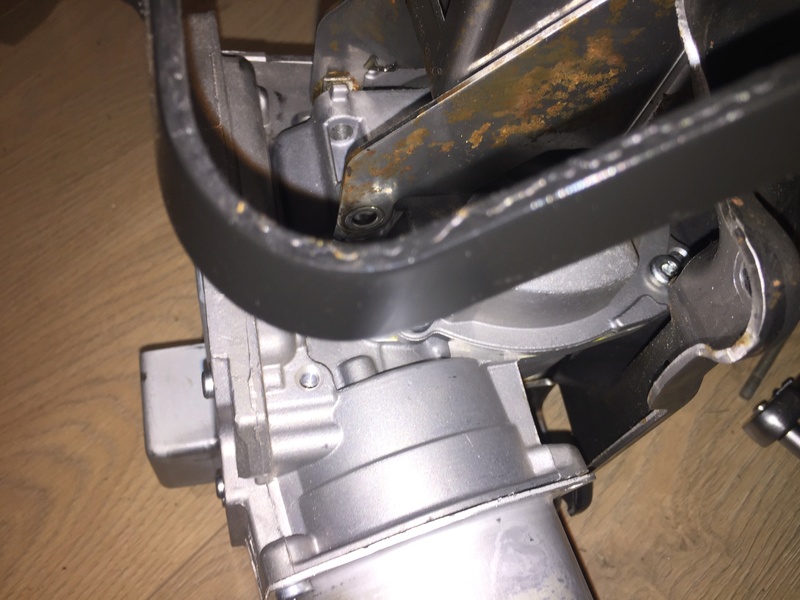

- On se retrouve avec une DA dans les mains et le volant dans l'autre... en séparant les deux parties : Magique.

Tuto : Remplacement de la Direction Assistée Electrique Img_4852
Tuto : Remplacement de la Direction Assistée Electrique Img_4858
Tuto : Remplacement de la Direction Assistée Electrique Img_4855

Voilà, il doit vous rester un truc similaire :

Tuto : Remplacement de la Direction Assistée Electrique 28695710

Maintenant le remontage....

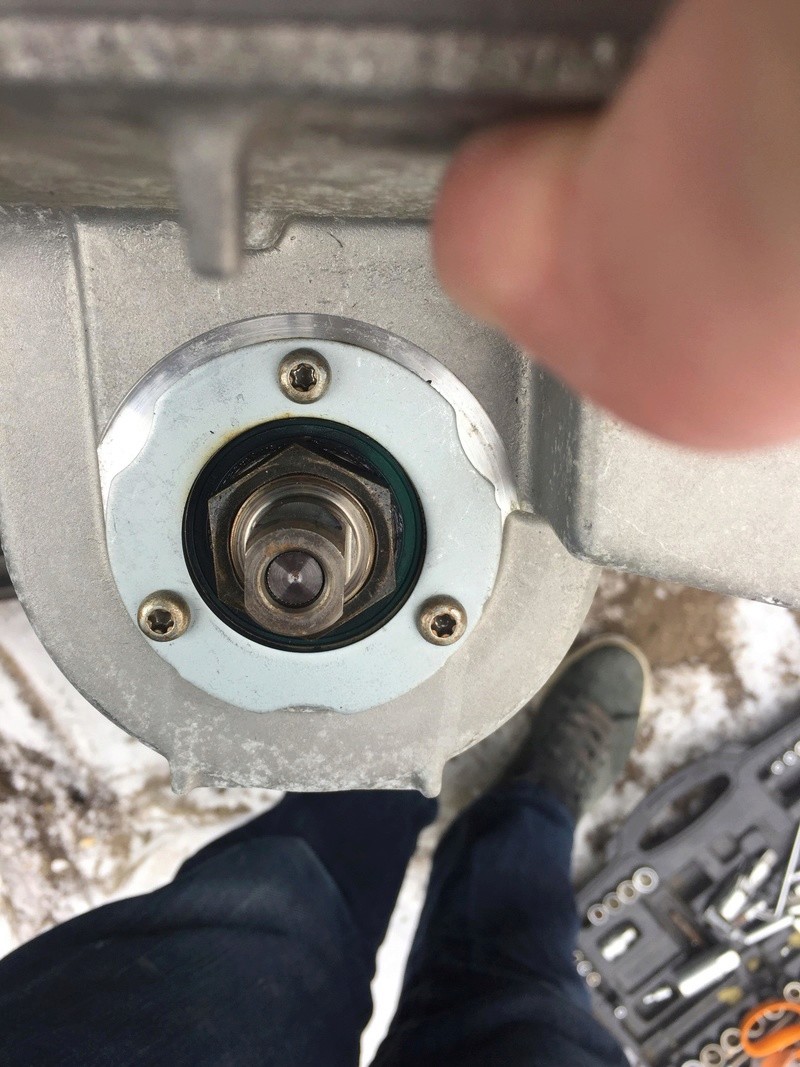

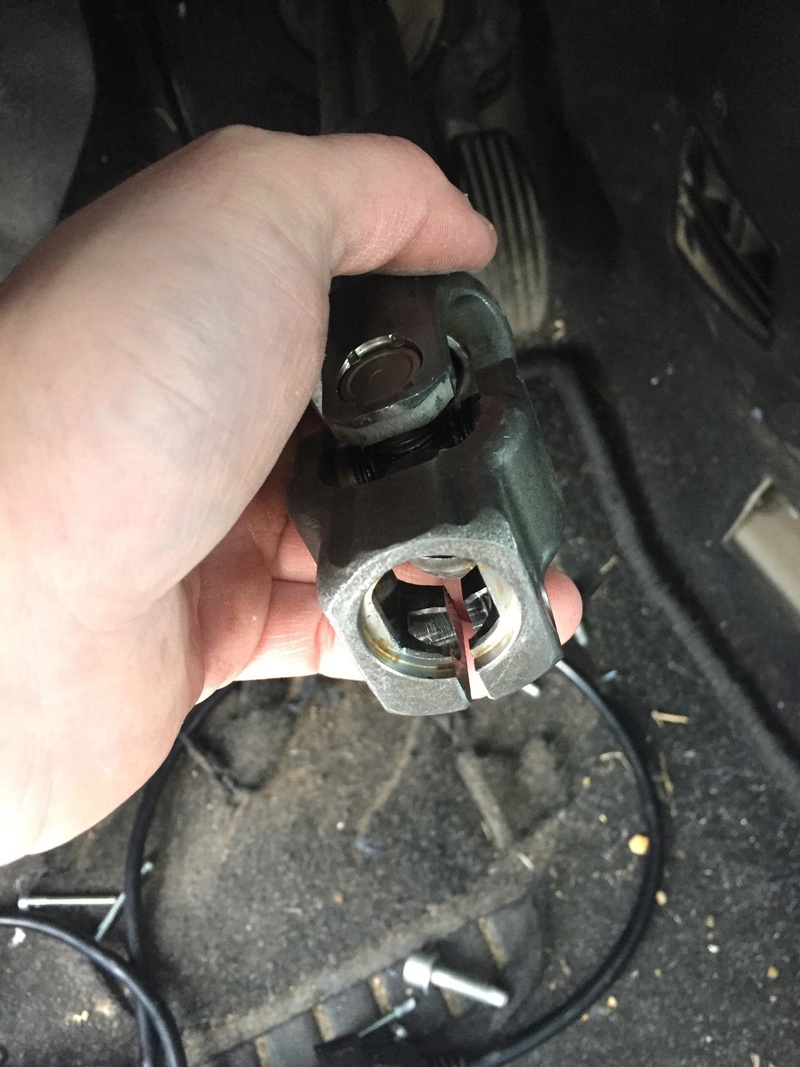

- Regarder la position du bras qui est resté sur le véhicule et aligner le détrompeur de votre nouvelle DA
Tuto : Remplacement de la Direction Assistée Electrique 28579910
Tuto : Remplacement de la Direction Assistée Electrique 28640910

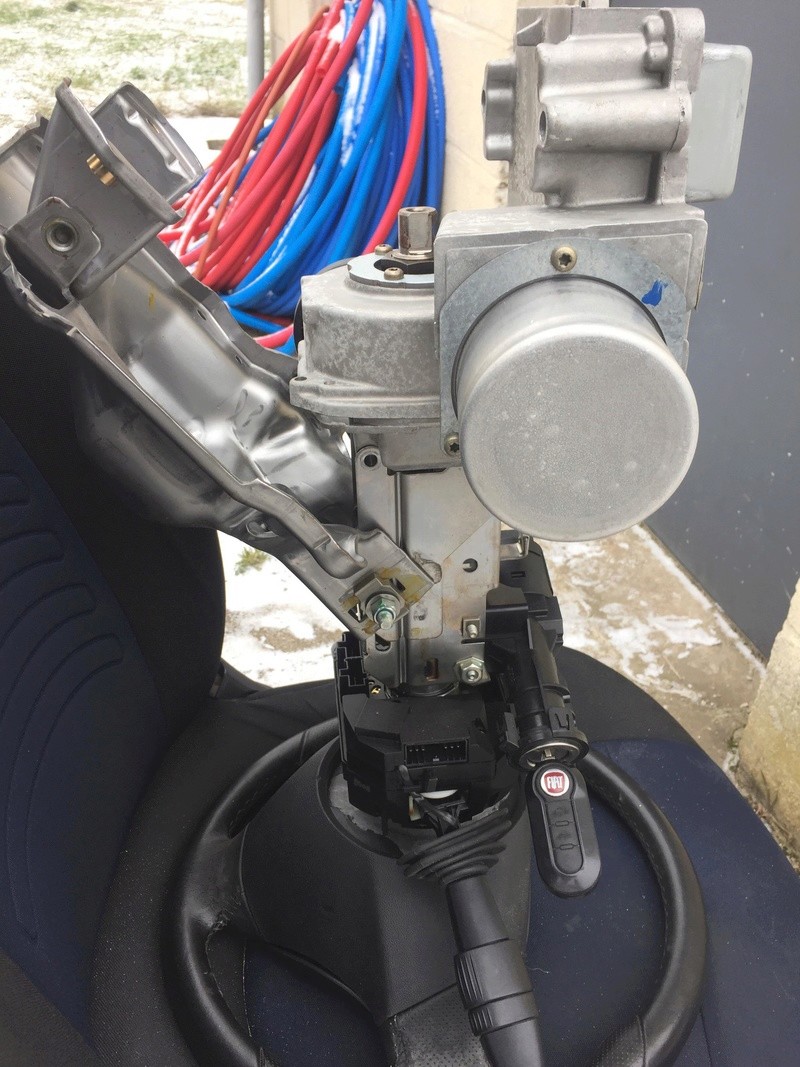

- Avant de l'emboiter, il faut mettre le volant et accessoires sur la nouvelle DA. Il faut etre bien droit et ne pas faire tourner la DA (sinon en bas on ne sera pas en face et au remontage, le volant sera de travers...

Tuto : Remplacement de la Direction Assistée Electrique 28693810

On refait tout à l'envers du coup,

- On emboite la colonne partie haute
- Les deux torx du coté
- On emboite la colonne
- on remet les deux vis de 10

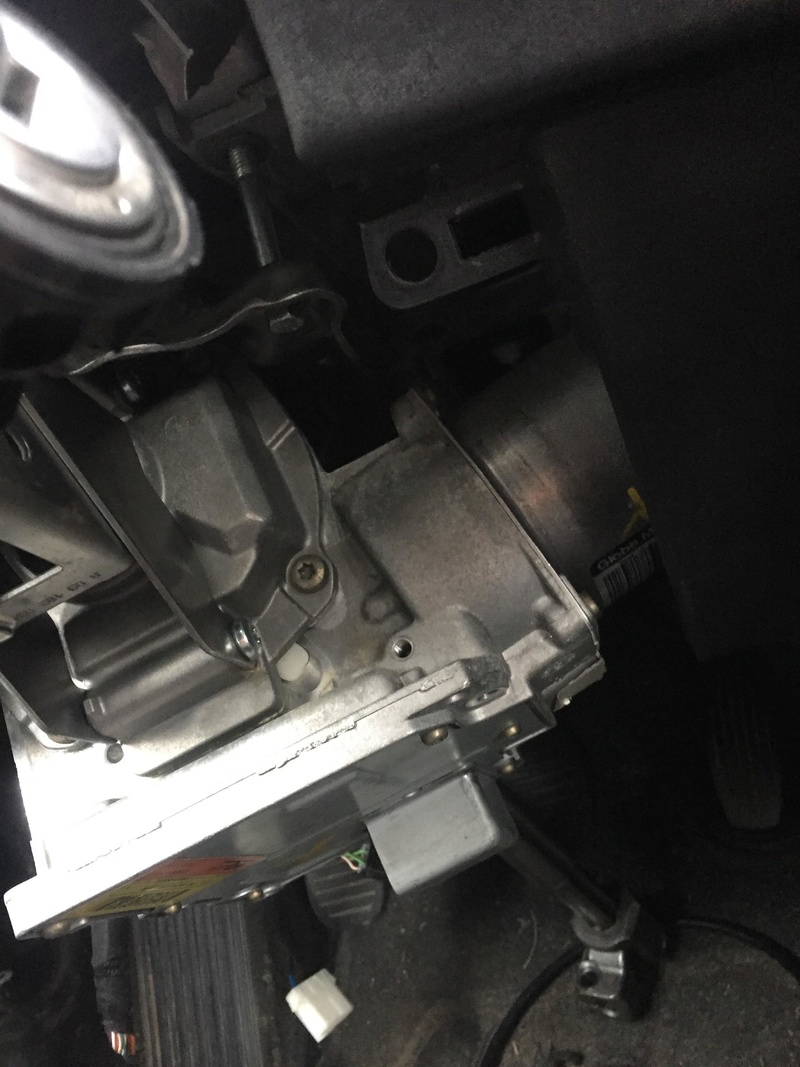

- Les 4 grossses torx (j'ai pris une vis de 10 égallement assez longue pour maintenir car tout seul tenir le volant et visser les vis torx, c'est just impossible. j'ai pu visser par la suite les 3 autres et mettre la 4eme a la place de ma vis longue
Tuto : Remplacement de la Direction Assistée Electrique 28584511

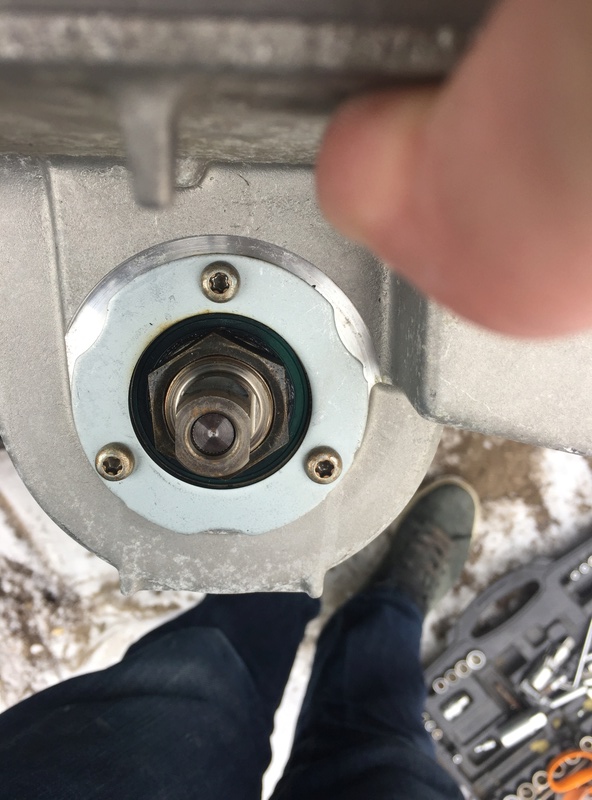

- et la vis du cardan de la DA....

Tuto : Remplacement de la Direction Assistée Electrique Img_4862
Tuto : Remplacement de la Direction Assistée Electrique Img_4863

On rebranche les cables... et on peut re tester.

Pour ma part pas besoin de repasser dans Multi-écuscan ça a marché du premier coup.

Si jamais vous voyez que votre volant n'est pas droit, mettez vos roues droites et désserez le cadant en bas de la colonne sur laquelle je vous ai dit de pas dévisser. une fois déboité, il suffit de remettre contact moteur en route, volant bien droit, et repositionner le cardan puis resserrer.

Normalement, tout est bon par la suite ... (expérience perso).

Voilà je ne suis pas mécano, mais j'ai réussi à m'en sortir. J'espère en aider certains

Revenir en haut Aller en bas
http://www.fiatbravo2club.fr
heeche
Amateur
Amateur


Niveau d'avertissement : 0%
Messages : 75
Inscription : 26/06/2014
J'habite : Nantes
Voiture : Bravo 2 sport
Age : 64

Tuto : Remplacement de la Direction Assistée Electrique Empty
MessageSujet: Re: Tuto : Remplacement de la Direction Assistée Electrique   Tuto : Remplacement de la Direction Assistée Electrique Icon_minitimeVen 2 Mar 2018 - 15:37

Merci du tuto.
Quel était le problème sur la DA d'origine ? Moteur Hs ?

Tu n'as pas eu besoin d'enlever le volant ?

Bonne journée
Revenir en haut Aller en bas
AlexisD77
Sage
Sage
AlexisD77

Niveau d'avertissement : 0%
Messages : 617
Inscription : 21/05/2014
J'habite : Congis-sur-Therouanne (77)
Voiture : Fiat Bravo 2 (2010) 1,6 MJT 120 Elegance / 1,6 MJT 90 Emotion
Age : 32

Tuto : Remplacement de la Direction Assistée Electrique Empty
MessageSujet: Re: Tuto : Remplacement de la Direction Assistée Electrique   Tuto : Remplacement de la Direction Assistée Electrique Icon_minitimeVen 2 Mar 2018 - 16:02

En fait sur les deux colonnes, j’avais le Neman et le mécanisme de réglage du volant donc flemme de tout démonter ... donc les deux vis latéral m’ont permis d’enlever la partie haute en un bloc.

en symptômes : J’avais pas de DA du tout et un message : Faire contrôler DA. Je pense que c’est une panne à la con mais vu que les relais étaient bon et que j’avais un bloc calculateur + moteur à proximité j’ai pris la facilité... je vais quand même regarder pour le réparer dès que j’ai le temps
